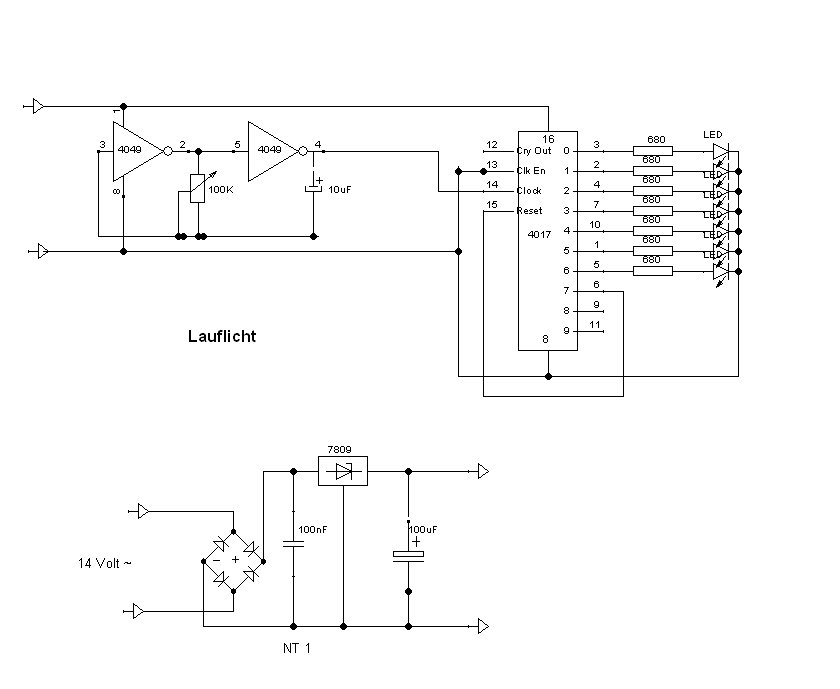

Dieses Lauflicht entstand aus Resten meiner Bastelkiste. Die beiden IC's stammen aus einer früheren Bastelphase und haben fast 30 Jahre im Keller gelegen. Sicherlich gibt es bei der Schaltung noch Verbesserungsbedart, aber immerhin, es läuft. Durch das Umlöten (4017) von Pin 14 (reset) auf einen der Ausgänge, kann die Anzahl (1 bis 10) der LED's gesteuert werden. Mein Muster hat 6 LED's. Die Blinkfrequenz dürfte bei 1 HZ liegen und kann durch den Trimmer geändert werden.
Blinklicht async

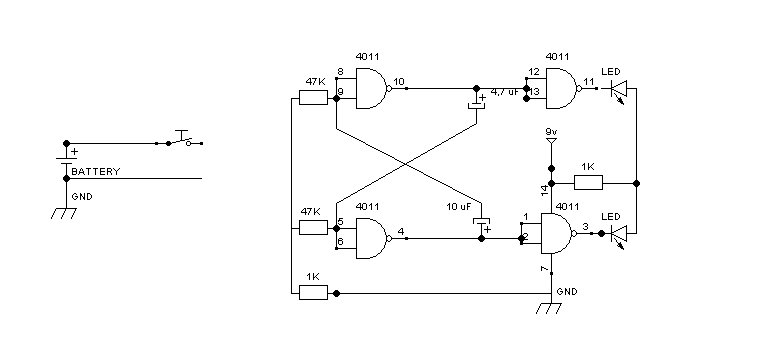

Eigentlich sollte es ein Flackerlicht werden. Aber der Effekt war nicht so, wie ich es mir vorgestellt hatte. Trotzdem nett anzuschauen. Eine LED ist kaltweiß, die andere ist blau. Durch die unterschiedlich dimensionierten Elkos ist der Blinkeffekt asyncron.
Flackerlicht

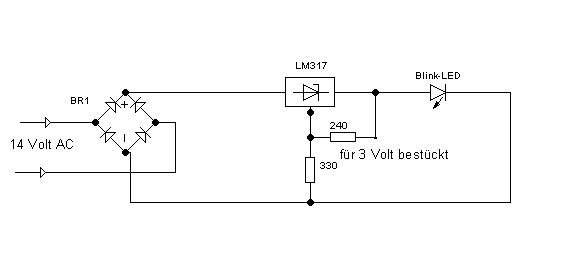

Die Lösung lag sozusagen ganz nah. Luftlinie 200 Meter gibt es ein Woolworth-Kaufhaus. Dort hatten sie tatsächlich, obwohl nicht Winterzeit ist, LED-Teelichte. Zwei Stück 1 Euro!! Mit Batterie! Ein Licht wurde zerlegt und die LED wurde mit einem "Netzteil" versehen, sodass man das Ganze im Dauerbetrieb nutzen kann. Die mitgelieferte Batterie soll circa 30 Stunden halten.
Useless Box
